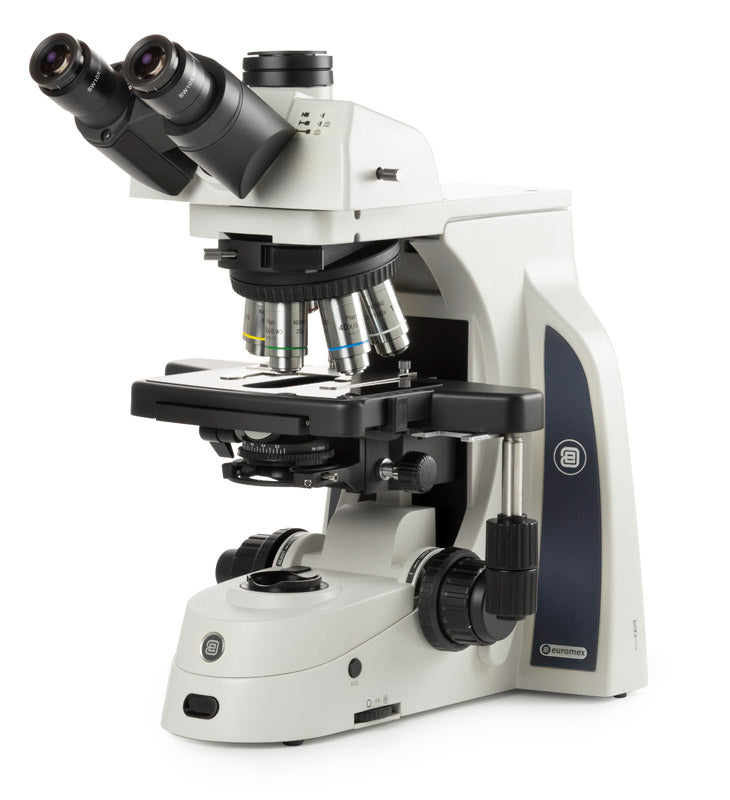

Microscope trinoculaire DX.1153-PLi

Microscope d'observation Euromex Delphi-X

Microscopes de pointe pour des applications avancées en sciences de la vie
Les performances optiques exceptionnelles du Delphi-X Observer™ avec des champs de vision de 25 mm et la grande ouverture numérique des objectifs Plan parfocal EIS de 60 mm permettent des observations parfaites et une reproduction des couleurs avec un pouvoir de résolution élevé. C'est le microscope parfait pour les pathologistes.

Spécifications techniques du microscope Delphi-X Observer

OCULAIRES
• Super grand champ SWF10x/25 mm, pour porte-oculaire Ø 30 mm
• Grand champ étendu EWF10x/22 mm, pour porte-oculaire Ø 30 mm

TÊTE STANDARD
Troncoculaire design Siedentopf avec tubes inclinés à 30°. Distance interpupillaire réglable entre 47 et 78 mm. La tête trinoculaire standard dispose d'un sélecteur de chemin optique à trois positions (100:0 / 80:20 / 0:100). Correction de ± 5 dioptries dans les deux oculaires. Borne de documentation Ø 23,2 mm

TÊTE ERGONOMIQUE
Tête trinoculaire ergonomique (en option), inclinable entre 0 et 35°, avec oculaires SWF10x/25mm, distance interpupillaire réglable entre 47 et 78 mm. , sélecteur de chemin optique à trois positions (100:0 / 80:20 / 0:100). Correction de ± 5 dioptries dans les deux oculaires. Borne de documentation Ø 23,2 mm

SYSTÈME MULTI-TÊTES
Le microscope Delphi-X Observer peut être étendu avec un système multi-têtes unique jusqu'à un total de 2, 3, 5 ou 10 têtes, permettant l'observation simultanée d'échantillons. L'accessoire central est équipé d'une tête trinoculaire et d'un joystick permettant de déplacer un pointeur laser vert ou rouge sur tout le champ de vision de toutes les têtes.
Les systèmes multi-têtes à deux, trois ou cinq têtes et tubes inclinés à 30° sont fournis avec des oculaires super grand champ SWF10x/25 mm. Les systèmes multi-têtes à dix têtes et tubes inclinés à 30° ont la tête trinoculaire principale équipée d'oculaires super grand champ SWF10x/25 mm. et les neuf autres têtes binoculaires avec oculaires à champ étendu EWF10x/22 mm. Le système multi-têtes Delphi-X Observer™ à dix têtes est fourni sans le capteur iCare

SYSTÈME À DOUBLE TÊTE FACE À FACE
Delphi-X Observer™ peut être fourni avec deux têtes binoculaires en configuration face à face permettant une observation simultanée par deux opérateurs. La tête binoculaire principale est équipée d'oculaires super grand champ SWF10x/25 mm. et la deuxième tête avec oculaires grand champ étendus EWF10x/22 mm. Un joystick permet à l'opérateur de déplacer un pointeur laser vert ou rouge sur tout le champ de vision des deux têtes.

REVOLVER À OBJECTIF
Tourelle nasale en six parties, orientée vers l'intérieur et montée sur roulements à billes de haute précision. Avec filetage d'objectif 25 mm. diamètre et avec fente pour prismes CID en option

REVOLVER MOTORISÉ
Le Delphi-X Observer™ peut être fourni avec une tourelle porte-objectifs sextuple motorisée à position inversée. Un moteur pas à pas précis permet à l'utilisateur de changer d'objectif en appuyant simplement sur un bouton. Un autre bouton vous permet de basculer rapidement entre deux cibles précédemment sélectionnées. Fourni en standard avec le revolver motorisé

Système de correction à l'infini amélioré (EIS)
Le système Delphi-X Observer™ Enhanced Infinity (EIS) se compose d'oculaires SFWF super grand champ SFW10x25 mm, d'objectifs parfocaux à grande ouverture numérique de 60 mm et d'un objectif tubulaire à focale de 200 mm. L'objectif tubulaire de 200 mm de distance focale réduit l'angle des rayons lumineux traversant l'optique et, par conséquent, améliore considérablement les corrections d'aberration chromatique et le contraste. Les objectifs de plus grand diamètre permettent des ouvertures numériques beaucoup plus élevées qui améliorent le pouvoir de résolution global du système optique.
Pour toutes ces raisons, Delphi-X Obsever™ offre des performances optiques supérieures pour les applications les plus exigeantes.

OBJECTIFS PLAN-ACROMATIQUES (laboratoires cliniques de routine)
Le Delphi-X Observer™ est livré en standard avec les objectifs à immersion dans l'huile EIS Plan Achromatic corrigés à l'infini 4x/0,10, 10x/0,25, 20x/0,40, S40x/0,65 et S100x/1,25.
Objectifs optionnels : Objectif Plan Achromatique 2x/0,06 (distance de travail 7,5 mm), Objectif Plan Achromatique S50x/0,95 (distance de travail 0,19 mm), Objectif Plan Achromatique S60x/0,80 (distance de travail 0,30 mm)

OBJECTIFS DU PLAN SEMI-APOCROMATIQUE (laboratoires d'anatomie et d'histopathologie)
Le Delphi-X Observer™ peut également être fourni avec des objectifs EIS Plan Semi-Apochromatiques corrigés à l'infini Fluarex 4x/0,13, 10x/0,30, 20x/0,50, S40x/0,75 et S100x/1,30 (immersion dans l'huile).

OBJECTIFS À CONTRASTE DE PHASE
Objectifs de contraste de phase plan achromatique corrigés à l'infini EIS 10x/0,25, 20x/0,40, 40x/0,65 et 100x/1,25 (immersion dans l'huile).

PLATINE
• Platine 190 x 152 mm avec platine mécanique droite intégrée de 78 x 32 mm
• Conçu pour 2 porte-objets
• Revêtement Gorilla Glass résistant aux rayures • Platine mécanique pour gaucher disponible sur demande (Référence de commande : ajouter -L au numéro de produit)
(En option : platine revêtue de verre saphir disponible sur demande)

APPROCHE
Mise au point coaxiale grossière et fine, 100 graduations, précision de 1 µm, 100 µm par rotation, course totale d'environ 35 mm. Fourni avec une butée de levage de platine réglable pour éviter d'endommager l'échantillon et les objectifs. Le système de mise au point macro dispose d'un réglage de la tension. Les boutons de mise au point micrométrique peuvent être commutés de gauche à droite (par système magnétique) selon les préférences de l'utilisateur.

CONDENSEUR (pour champ clair)
Condenseur Abbe NA 0,90/1,25, pliable et réglable en hauteur, avec repères d'identification d'ouverture numériques. Les modèles avec tourelle repliable sont fournis avec un condenseur motorisé qui replie la lentille avant du condenseur lorsque l'objectif 4x est utilisé.

OBJECTIFS
Plan PLi EIS 2x/0,06(1) 4x/0,10 10x/0,25 20x/0,40 S40x/0,65 S50x/0,95 huile* S60x/0,80* S100x/1,25 huile S100x/1,25 huile iris*
Plan Phase PLPHi EIS 10x/0,25 20x/0,40 S40x/0,65 S100x/1,25 huile
Semi-Apo Plan PLAi EIS 4x/0,13 10x/0,30 20x/0,50 S40x/0,75 S100x/1,30 huile
Toutes les optiques sont recouvertes d'un traitement antifongique et antireflet pour obtenir un rendement lumineux maximal. Les objectifs S40x, S50x, S60x et S100x sont de type rétractable
* Facultatif

Condensateur pour contraste interférentiel différentiel (DIC) et fond clair
Un condenseur à disque réglable en hauteur en option pour CID et champ clair qui peut être équipé de divers prismes CID primaires pour une utilisation avec des diapositives avec des prismes CID secondaires pour s'adapter au porte-objectif.

CONDENSATEUR POUR CONTRASTE DE PHASE
Condenseur type Zernike AN 1,25 avec tourelle 5 positions (champ clair, 10x phase, 20x phase, 40x phase et 100x phase). Hauteur réglable. Diaphragme à iris

ÉCLAIRAGE DIASCOPIQUE
Deux éclairages Köhler sont disponibles pour le microscope Delphi-X Observer :
• Type Köhler à intensité variable utilisant NeoLED™ 3W avec alimentation interne 100-240 V
• Type Köhler dimmable utilisant une lampe halogène de 100 W avec alimentation interne 100-240 V. L'éclairage halogène diascopique est livré avec deux filtres à densité neutre à insertion/extraction pour une gradation douce de l'intensité lumineuse pour tous les types d'échantillons. L'éclairage diascopique NeoLED™ est livré avec un filtre à densité neutre

FONCTION DE MÉMOIRE D'INTENSITÉ LUMINEUSE (LIM)
La fonction LIM mémorise automatiquement l'intensité préférée lors du changement d'objectif. Cela vous évite de devoir régler l’intensité lumineuse à chaque changement d’objectif. Cette fonctionnalité permet de mémoriser l’intensité choisie pour chaque grossissement de lentille, améliorant considérablement l’efficacité de l’utilisateur et réduisant la fatigue oculaire. Inclus de série sur tous les modèles avec revolver motorisé ; Pour les autres modèles, veuillez vous référer aux instructions ci-dessous Comment appliquer la fonction de mémorisation de l'intensité lumineuse :
Exemple : Le modèle DX.1153-PLi/LIM est le même que le modèle DX.1153-PLi mais avec l'ajout de la fonction de mémorisation NEOLED™.
La conception innovante NeoLED™ est une combinaison d'une LED personnalisée et d'une lentille fine spécialement conçue avec une courte distance focale pour offrir à Sensor iCare trois avantages clés :
• Une lumière plus oblique peut être capturée à partir de la source lumineuse LED, augmentant considérablement le rendement lumineux
• Moins d’énergie est nécessaire pour atteindre ce niveau d’intensité lumineuse
• La plus grande ouverture de NeoLED™ permet aux systèmes optiques du microscope de produire des images à des résolutions plus élevées, très proches de la limite de diffraction théorique de l'optique

CAPTEUR ICARE
Ce capteur permet d’éviter les pertes d’énergie inutiles. L'éclairage du microscope s'éteint automatiquement peu de temps après que l'utilisateur quitte le microscope.

POIGNÉE DE TRANSPORT
La poignée de transport à l'arrière du microscope assure un transport sûr du microscope et l'outil et le porte-outil intégrés garantissent que le bon outil est toujours disponible.

CONDITIONNEMENT
Livré avec câble d'alimentation, housse de protection, fusible de rechange, manuel d'utilisation et flacon de 5 ml d'huile à immersion. Boîtier en polystyrène.
